Винтовой компрессор Atlas Copco GA5 13FF

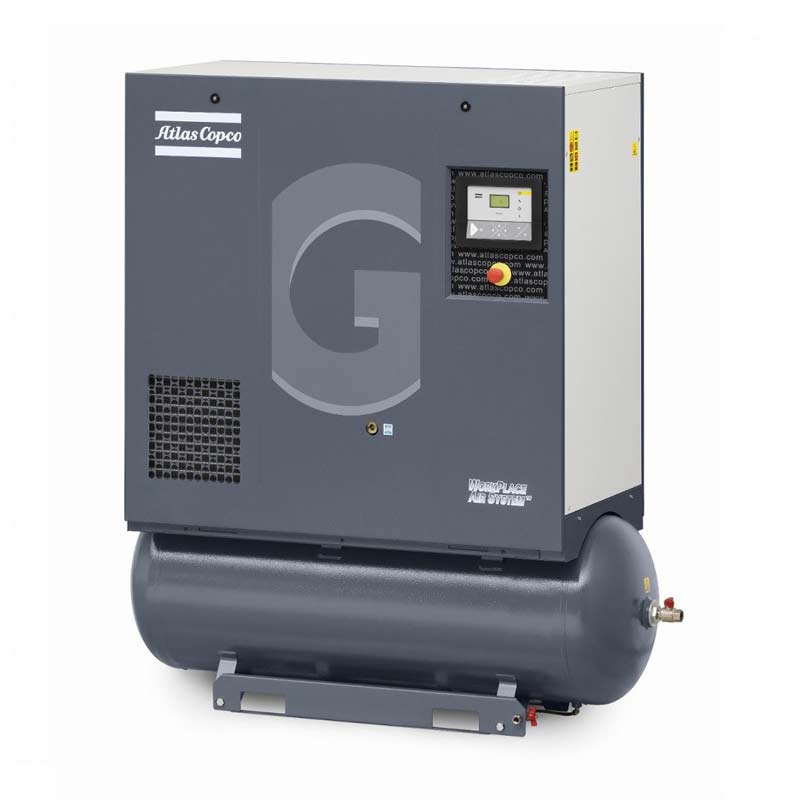

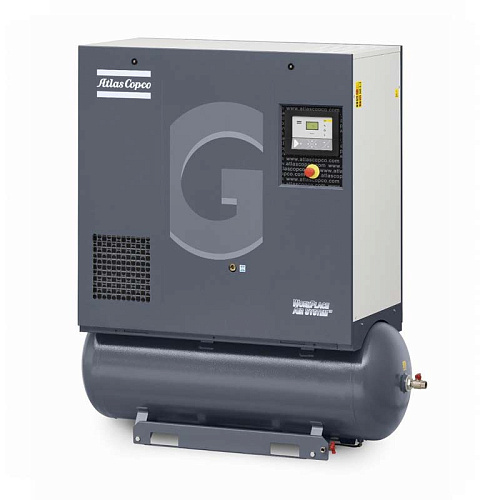

Компрессор Atlas Copco GA 5 13FF

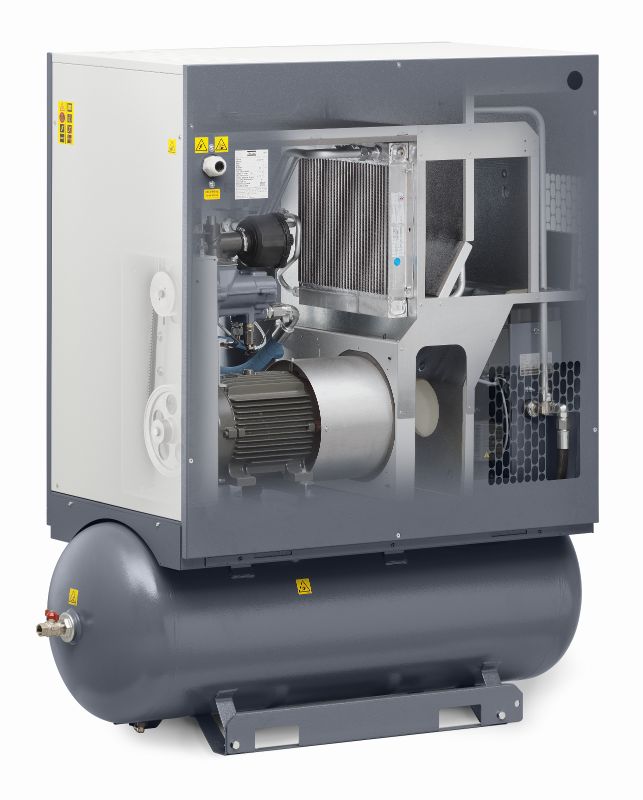

Выпускается с начала 2000-х годов, монтаж выполнен на баке (на ресивере 270 литров). Ременной привод обеспечивает компактные размеры (1500х710х1730) мм., а новый, доработанный звукоизоляционный кожух удерживает шум в пределах 60 дБ, что позволяет разместить компрессор непосредственно на производстве. Монтаж установки не предполагает выполнение фундаментных работ, так как вес установки не превышает 360 кг. Компрессор Atlas Copco GA5 13 FF имеет встроенный рефрижераторный осушитель с точкой росы при нормальных условиях: +3°С (37°F) и дополнительный двухконтурный теплообменник. GA5 13 FF прост в установке и имеет одну точку подключения к трехфазной электросети 400 В 50 Гц.

Электродвигатель двухполюсный, около 3000 оборотов в минуту, с номинальным напряжением 400 В и мощностью 5 Квт. Способен стартовать при просадке напряжения до 20%, рекомендуемые отклонения по напряжению +/-10%, по частоте тока питающей сети +/-5%. КПД двигателя при полной загрузке 89,5%. Метод пуска - прямой (DOL), поэтому стартовый ток восьми кратно превышает рабочий ток. Время выхода на рабочий режим без нагрузки - менее 2 секунд, Класс изоляции F, это позволяет выдерживать безопасное время простоя от 5 до 20 секунд в зависимости от напряжения и температуры двигателя. Класс защиты IP55. Температурный зазор подшипников - C3, что позволяет работать при повышенных температурах. Ресурс подшипников 40 000 часов.

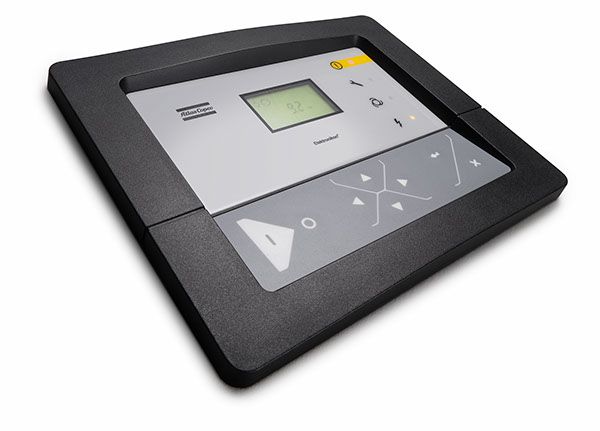

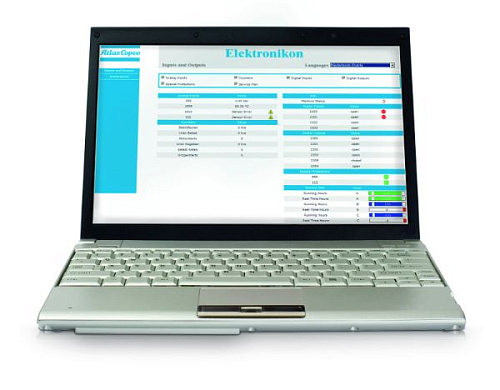

Винтовой блок C55 обеспечивает надежность компрессора GA5 13FF, считается одним из самых популярных и ремонтопригодных винтовых блоков Atlas Copco. Управляет, защищает, контролирует работу компрессора - регулятор Elektronikon.

Через воздушный фильтр (AF) и открытый впускной клапан (IV) всасывается воздух, далее сжимается в компрессорном элементе (E). Сжатый воздух с примесью масла попадает в воздушный ресивер/маслоотделитель (AR). Затем сжатый воздух проходит через клапан минимального давления (Vp) и охладитель воздуха (Ca) в выпускной клапан (AV). Клапан минимального давления предотвращает падение давления в воздушном ресивере ниже минимального заданного уровня. В этом клапане имеется обратный клапан, который предотвращает выход сжатого воздуха из воздушной сети при прекращении подачи сжатого воздуха. На компрессорах без встроенного осушителя удаление конденсата осуществляется через уловитель конденсата (WSD). На компрессорах Full-Feature (FF) воздух проходит через осушитель (DR), после чего попадает в выпускной клапан. В конце сжатый воздух выходит через выпускной клапан (AV).

Характеристики компрессора
