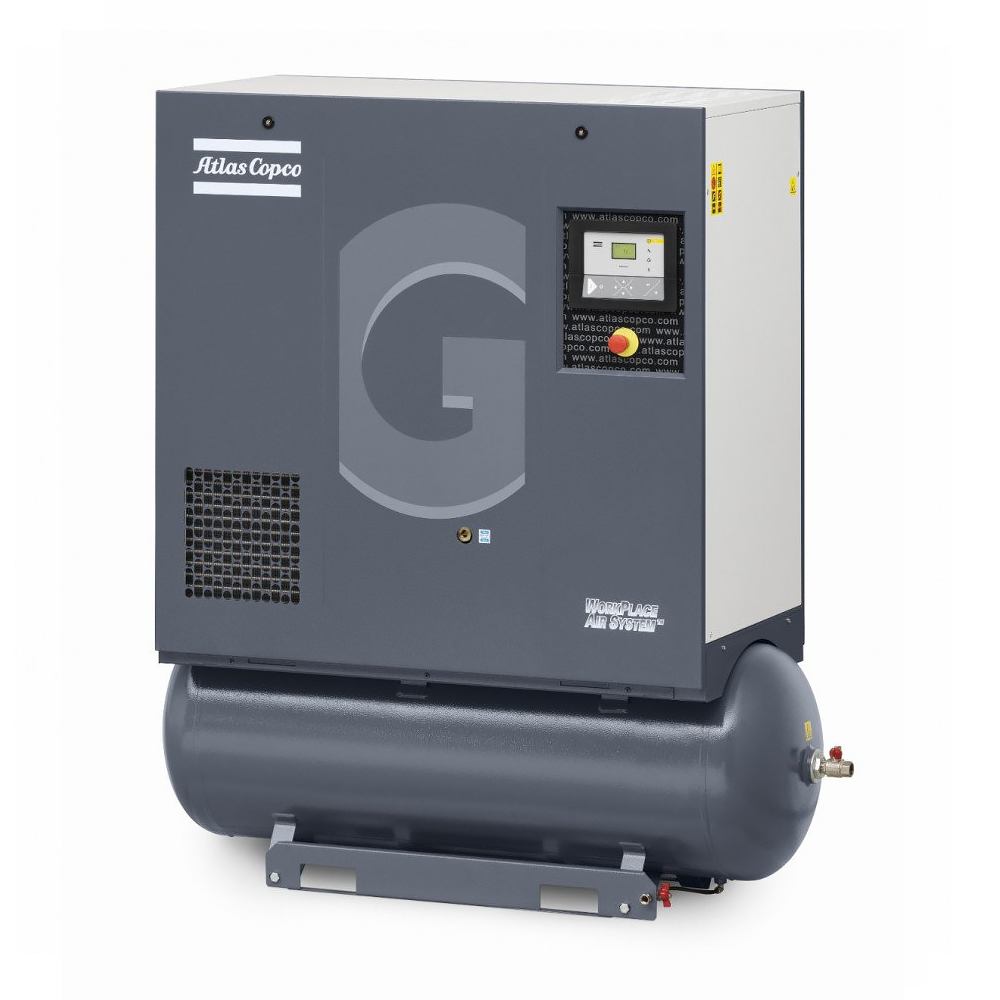

Винтовой компрессор Atlas Copco GA5 7.5FF

Винтовой компрессор Atlas Copco GA5 7.5FF
Винтовой компрессор Atlas Copco GA5 7.5FF
508 982 руб.
-0%
508 982 руб.
Экономия
Заказать
Винтовой компрессор Atlas Copco GA5 7.5FF
Заказать
Рекомендуем
В сравнение
В сравнении
Артикул: 8153002202
Базовая
508 982 руб.
-0%
508 982 руб.
Экономия 0
Заказать
Мощность (кВт)
5;
Давление (max.), бар
7.5;
Производительность, л/с
14.9;
Ресивер
270 л;
Осушитель
Рефрижераторный, Тр = +3°C;
Способы оплаты
Доставка
Описание

Компрессор Atlas Copco GA 5 7.5FF


Выпускается с начала 2000-х годов, монтаж выполнен на баке (на ресивере 270 литров). Ременной привод обеспечивает компактные размеры (1500х710х1730) мм., а новый, доработанный звукоизоляционный кожух удерживает шум в пределах 60 дБ, что позволяет разместить компрессор непосредственно на производстве. Монтаж установки не предполагает выполнение фундаментных работ, так как вес установки не превышает 360 кг. Компрессор Atlas Copco GA5 7.5 FF имеет встроенный рефрижераторный осушитель с точкой росы при нормальных условиях: +3°С (37°F) и дополнительный двухконтурный теплообменник. GA5 7.5 FF прост в установке и имеет одну точку подключения к трехфазной электросети 400В 50 Гц.

Электродвигатель двухполюсный, около 3000 оборотов в минуту, с номинальным напряжением 400В и мощностью 5 Квт. Способен стартовать при просадке напряжения до 20%, рекомендуемые отклонения по напряжению +/-10%, по частоте тока питающей сети +/-5%. КПД двигателя при полной загрузке 89,5%. Метод пуска - прямой (DOL), поэтому стартовый ток восьми кратно превышает рабочий ток. Время выхода на рабочий режим без нагрузки - менее 2 секунд, Класс изоляции F, это позволяет выдерживать безопасное время простоя от 5 до 20 секунд в зависимости от напряжения и температуры двигателя. Класс защиты IP55. Температурный зазор подшипников - C3, что позволяет работать при повышенных температурах. Ресурс подшипников 40 000 часов.

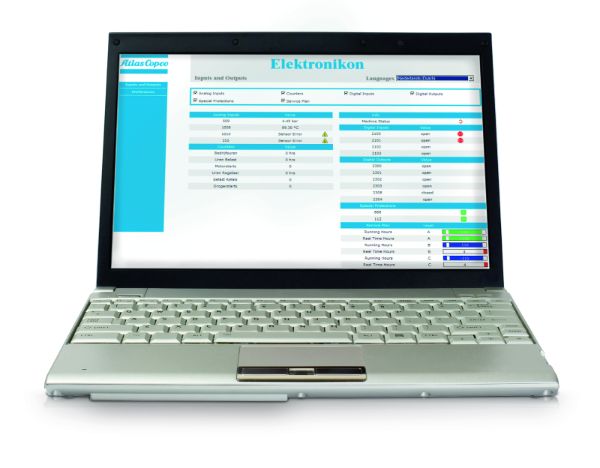

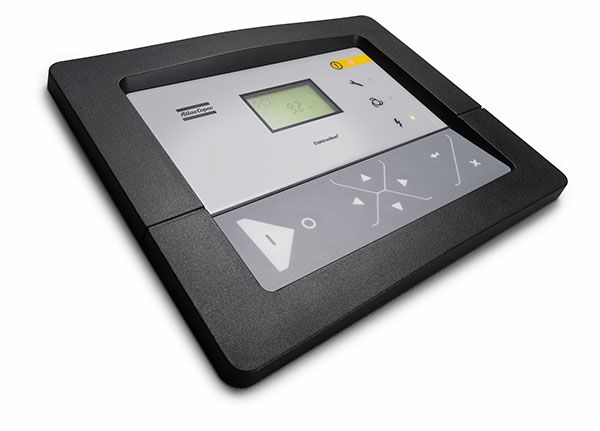

Винтовой блок C55 обеспечивает надежность компрессора GA5 7.5 FF, считается одним из самых популярных и ремонтопригодных винтовых блоков Atlas Copco. Управляет, защищает, контролирует работу компрессора - регулятор Elektronikon.

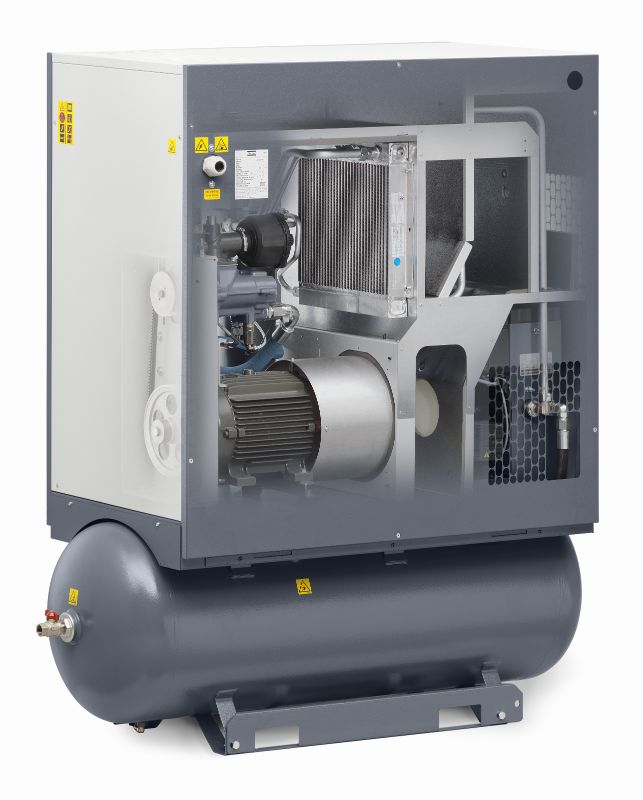

Схема потока воздуха в воздушном винтовом компрессоре Atlas Copco GA 5 - 11 FF, со встроенным осушителем.Через воздушный фильтр (AF) и открытый впускной клапан (IV) всасывается воздух, далее сжимается в компрессорном элементе (E). Сжатый воздух с примесью масла попадает в воздушный ресивер/маслоотделитель (AR). Затем сжатый воздух проходит через клапан минимального давления (Vp) и охладитель воздуха (Ca) в выпускной клапан (AV). Клапан минимального давления предотвращает падение давления в воздушном ресивере ниже минимального заданного уровня. В этом клапане имеется обратный клапан, который предотвращает выход сжатого воздуха из воздушной сети при прекращении подачи сжатого воздуха. На компрессорах без встроенного осушителя удаление конденсата осуществляется через уловитель конденсата (WSD). На компрессорах Full-Feature (FF) воздух проходит через осушитель (DR), после чего попадает в выпускной клапан. В конце сжатый воздух выходит через выпускной клапан (AV).

Характеристики компрессора

Максимальное давление (разгрузка), бар

7,25

Номинальное рабочее давление, бар

7

Падение давления на осушителе, бар

0.10

Частота вращения вала электродвигателя, r/min

2900

Терморегулирующий клапан (температура открывания/закрывания), ˚C

71/84

Температура воздуха, выходящего из выходного клапана, ˚C

24

Точка росы, ˚C

3

Номинальные характеристики двигателя, кВт

       5

Потребляемая мощность при полной нагрузке на осушитель, кВт

0,4

Потребляемая мощность при отсутствии нагрузки на осушитель, кВт

0,3

Тип хладагента

R134a

Количество хладагента, кг

0.44

Объем масла, л

3,6

Уровень звукового давления (в соответствии с ISO 2151 (2004 г.)), дБ

60

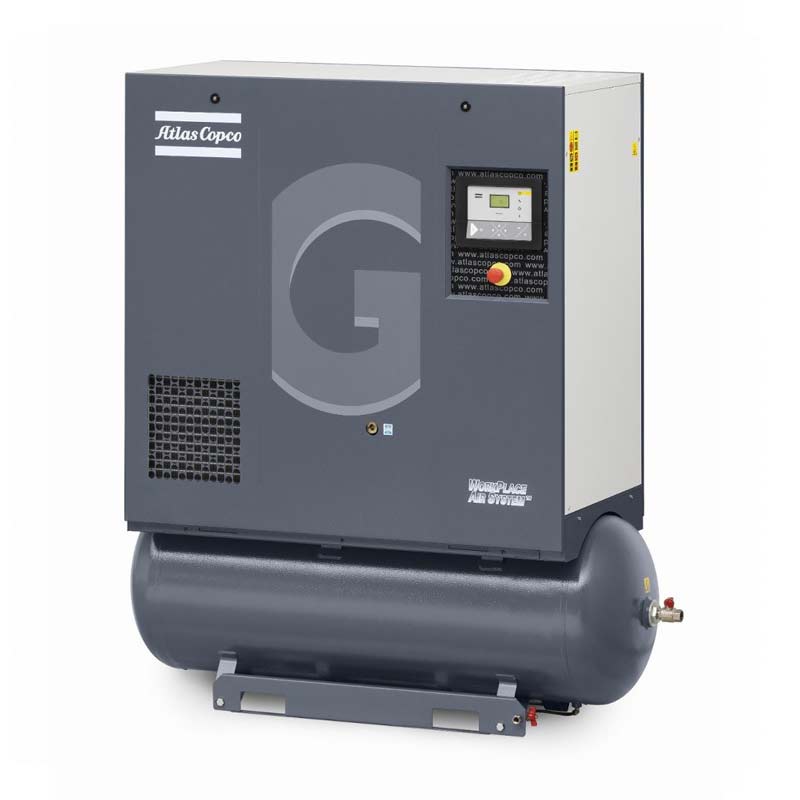

Винтовой компрессор Atlas Copco GA5 7.5FF
