Производитель: "Atlas Copco"
Фото: Актив "Atlas Copco"
Компрессоры с GA 37 VSD+ по GA 75 VSD+ представляют собой одноступенчатые винтовые маслозаполненные компрессоры с приводом от двигателя с внутренним постоянным магнитом (Interior Permanent Magnet (IPM)(англ.)).

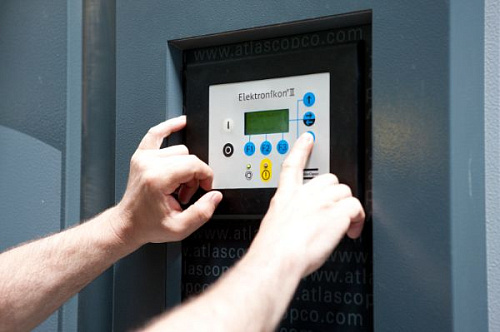

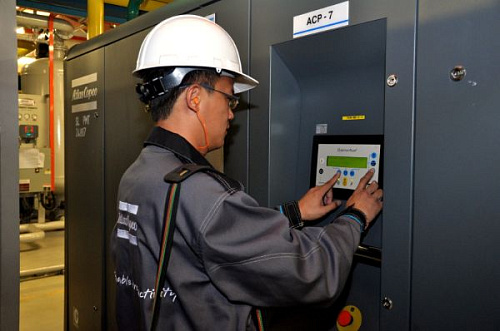

Управление компрессорами осуществляет регулятор Elektronikon® Graphic (ER) производства компании "Атлас Копко".
Регулятор расположен на передней панели. За этой панелью расположен электрический шкаф (1) с плавкими предохранителями, трансформаторами, реле и т. д. В компрессорах используется технология VSD (Variable Speed Drive (англ.)). Это означает, что осуществляется автоматическое регулирование частоты вращения двигателя в зависимости от потребности в сжатом воздухе.
Компрессоры имеют воздушное охлаждение и помещены в шумоизолированный корпус. Компрессор доступен в двух исполнениях: Workplace (также называется Pack), т. е. без строенного осушителя) и Workplace Full-Feature (также называется Full-Feature, т. е. со встроенным осушителем).
ER - Регулятор Elektronikon® Graphic. S3 - Кнопка аварийного останова.
Система регулировки
Если давление в сети при запуске компрессора ниже заданной уставки, то скорость вращения двигателя будет увеличиваться, пока давление не поднимется до необходимого значения или не будет достигнута предельно допустимая скорость вращения двигателя.
Если потребление воздуха меньше производительности компрессора, давление в сети повышается. Когда давление в сети достигает заданного значения (требуемого давления) и продолжает расти, регулятор снижает скорость вращения двигателя.
Если давление продолжает расти, несмотря на то, что двигатель работает с минимальной частотой, регулятор останавливает двигатель, как только давление в сети достигает значения, равного значению уставки в сумме со значением уровня непрямого выключения (обычно на 0,3 бар выше заданного).
При резком увеличении давления до показателя, равного значению уставки в сумме со значением уровня непрямого выключения (обычно на 1 бар выше заданного), компрессор немедленно останавливается (без предварительного снижения скорости вращения двигателя).
Утечек сжатого воздуха при остановке компрессора в автоматическом режиме не происходит, что позволяет существенно экономить энергию. Если компрессор был остановлен в автоматическом режиме, а давление в сети достигло значения уставки, регулятор вновь запустит двигатель. Чем быстрее упадет давление, тем быстрее будет вновь запущен компрессор.

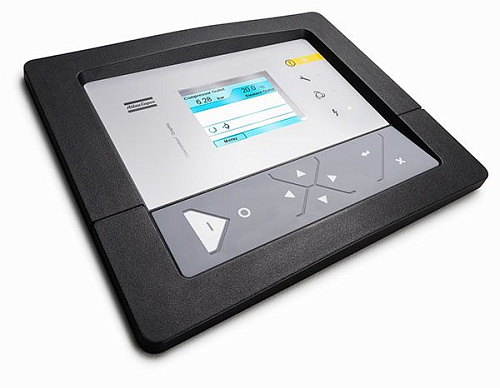

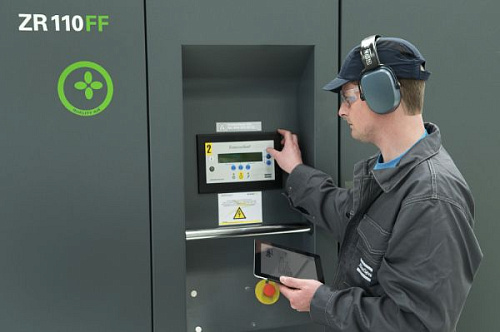

Панель управления
1 | Экран | Отображает статус работы компрессора и ряд пиктограмм для навигации по меню. |
2 | Пиктограмма | Автоматическая работа |
3 | Пиктограмма | Общая аварийная сигнализация |
4 | Светодиод сигнализации | В случае останова мигает, при появлении условий для предупреждения горит постоянно. |
5 | Пиктограмма | Сервисное обслуживание |
6 | Сервисный светодиод | Горит при необходимости сервисного обслуживания |
7 | Светодиод автоматического режима работы | Показывает, что регулятор находится в режиме автоматического управления компрессором. |
8 | Светодиод "Напряжение включено | Показывает, что напряжение включено. |
9 | Пиктограмма | Напряжение |
10 | Клавиша Ввод | Эта кнопка используется для подтверждения последнего действия. |
11 | Клавиша Выход | Эта кнопка используется для перехода к последнему экрану или для отказа от текущего действия. |
12 | Клавиши прокрутки | Клавиши для прокрутки по меню. |
13 | Кнопка останова | Нажатие кнопки приводит к остановке компрессора. Светодиод (7) выключается. |
14 | Кнопка пуска | Кнопка пуска компрессора. Светодиод (7) включается, показывая, что регулятор Elektronikon работает |
