В современном промышленном производстве качество сжатого воздуха — это не просто технический параметр, а основа стабильности технологических процессов и безопасности конечного продукта. Компания Atlas Copco, мировой лидер в области компрессорного оборудования, представляет серию безмасляных винтовых воздуходувок ZS (18–132 кВт) и ZS+ VSD (37–160 кВт). Это оборудование не просто вдыхает жизнь в производство — оно задаёт новые стандарты энергоэффективности и чистоты в сегменте низкого давления.
Конструктивные особенности и надежность: инженерное совершенство для 24/7
Серия ZS спроектирована не как очередной компрессор, а как полностью интегрированная энергетическая станция, готовая к работе «из коробки» (Plug-and-Play). Каждый узел продуман для минимизации простоев и повышения срока службы.
1. Винтовой элемент — сердце технологии
В отличие от устаревших лопастных (Roots) машин, винтовой элемент серии ZS использует принцип внутреннего сжатия. Это означает, что газ сжимается ещё внутри роторов до выхода в нагнетательный патрубок.
- Покрытие "Liquid Crystal": специальное промышленное покрытие внутренних поверхностей обеспечивает высокую коррозионную стойкость и снижает коэффициент трения.
- Отсутствие масла в камере сжатия: герметичное разделение масляной ванны редуктора и компрессорной части гарантирует полное отсутствие паров масла в сжатом воздухе.
- Подшипники с увеличенным ресурсом: применяются подшипники с пожизненной смазкой, рассчитанные на непрерывную работу свыше 40 000 часов без замены.
2. Силовая и трансмиссионная группа
- Электродвигатель TEFC IP55: полностью закрытый двигатель с внешним обдувом защищён от пыли, влаги и перегрева. Степень защиты IP55 позволяет устанавливать воздуходувку даже на открытых площадках с высокой влажностью.
- Встроенный редуктор прямого привода: исключает необходимость в ременной передаче. Это значит: отсутствие проскальзывания ремней, снижение потерь на трение и полное отсутствие сервисных работ по замене ремней и шкивов.
3. Система управления Elektronikon® Mk V
Это не просто панель кнопок, а полноценный цифровой центр управления:
- Интеллектуальное регулирование: контроллер автоматически адаптирует производительность под колебания расхода воздуха, используя гистерезисное регулирование или сигнал VSD.
- Дистанционный мониторинг: встроенный веб-портал SMARTLink позволяет отслеживать параметры (температуру подшипников, давление масла, нагрузку двигателя) в реальном времени со смартфона или ПК.
- Защита от перегрузок: автоматическое отключение при превышении предельных параметров (перегрев, перегрузка по току, высокое давление).
4. Акустический комфорт и компактность
- Шумоподавляющий кожух: уровень шума не превышает 72–75 дБ(А) на расстоянии 1 метра, что позволяет устанавливать агрегат непосредственно рядом с рабочими местами без строительства дорогостоящих звукоизолирующих боксов.
- Компактный дизайн: все элементы (масляный насос, фильтры, клапаны, вентилятор) встроены в единый корпус. Это экономит до 40% площади по сравнению с традиционными решениями.
Сравнительная таблица: Atlas Copco ZS vs. традиционные технологии
Чтобы объективно оценить преимущества, приведём сравнение с типовыми решениями на рынке.
| Параметр | Atlas Copco ZS+ VSD (Винтовая, безмасляная) | Традиционная лопастная воздуходувка (Roots) | Маслозаполненный винтовой компрессор + фильтр |
|---|---|---|---|
| Принцип действия | Внутреннее сжатие | Внешнее сжатие (противодавление) | Внутреннее сжатие (с маслом) |
| Качество воздуха | 100% безмасляный (Класс 0 ISO 8573-1) | Отсутствие масла (конструктивно), но высокая пульсация | Класс 1-2 (следы масла до 0.01-0.1 мг/м³) |
| Энергоэффективность | Высокая (экономия 30-35% vs. Roots) | Низкая (максимум 60-65% КПД) | Средняя/Высокая (но требует фильтров) |
| Диапазон давления | 0.3 – 1.5 бар (изб.) | 0.2 – 1.0 бар (ограничение по КПД) | 0.3 – 13 бар (избыточное для низкого давления) |
| Уровень шума | Низкий (72 дБ(А)) | Высокий (85-95 дБ(А)) | Средний (75-82 дБ(А)) |
| Регулирование | VSD (плавное, 25-100%) | Дросселирование/байпас (ступенчатое) | VSD/On-Off |
| Сервисное обслуживание | Низкое (нет ремней, замена фильтров раз в год) | Среднее (ремни, шкивы, подшипники раз в 6 мес.) | Высокое (масло, сепараторы, фильтры, клапаны) |
| Стоимость владения (TCO) | Низкая (высокая цена, низкие затраты на энергию и сервис) | Высокая (низкая цена, высокие затраты на энергию) | Средняя (умеренная цена + затраты на расходники) |
| Габариты | Компактные | Громоздкие (шумозащита) | Средние |
Ключевой вывод таблицы: если требуется чистота "Класс 0" и максимальная энергоэффективность при низком давлении — ZS вне конкуренции. Лопастные машины оправданы лишь при абсолютно фиксированной нагрузке и низком бюджете покупки. Масляные винтовые компрессоры избыточны для задач низкого давления и требуют дорогих систем доочистки.
Где и когда нужно применять данную технологию
Серия ZS находит своё оптимальное применение в отраслях, где низкое давление (0.3–1.5 бар) сочетается с высокими требованиями к чистоте или стабильности.
✅ Применение в различных отраслях (подробно)

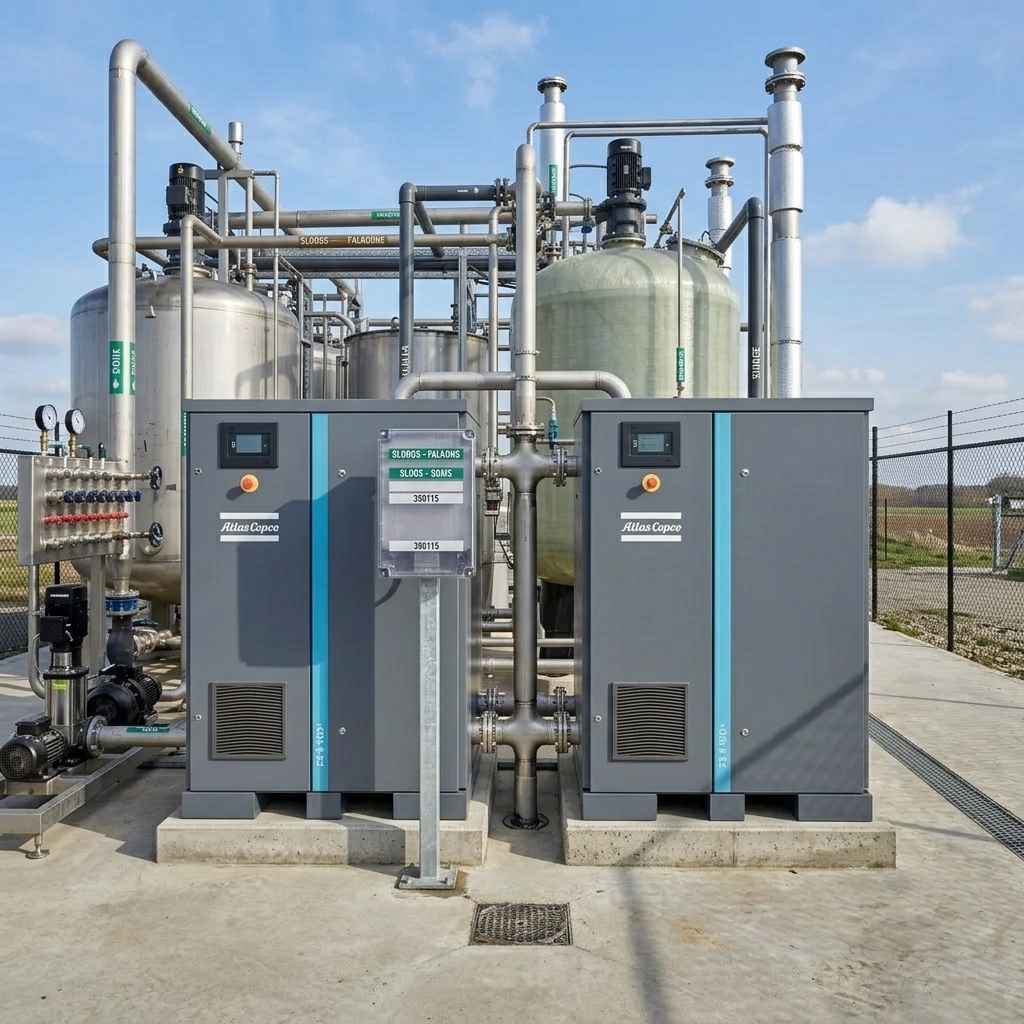

Очистка сточных вод (аэрация)
- Контекст: аэротенки требуют непрерывной подачи воздуха для поддержания жизнедеятельности активного ила. Малейшее загрязнение маслом приводит к гибели бактерий и срыву очистки.
- Решение ZS: высокая эффективность на низких давлениях (0.5–1.0 бар). VSD мгновенно подстраивается под изменение уровня стоков. Класс 0 исключает биологическое загрязнение.
- Эффект: снижение энергопотребления на аэрацию на 30–50% по сравнению с воздуходувками устаревших типов.
Пневмотранспорт сыпучих материалов (цемент, мука, пластик)
- Контекст: транспортировка по трубам на сотни метров требует стабильного давления и полного отсутствия масла (чтобы не испортить продукт или не забить фильтры).
- Решение ZS: винтовой элемент создаёт плавный поток без пульсаций (в отличие от Roots), что предотвращает расслоение материала в трубе. Безмасляная конструкция гарантирует чистоту пищевых продуктов (мука, сахар) и химическую инертность.
Энергетика (сероочистка / FGD)
- Контекст: на ТЭЦ и мусоросжигательных заводах воздуходувки подают воздух в скрубберы для удаления SO₂. Режим работы — 8000 часов в год.
- Решение ZS: высокая надёжность в условиях высоких температур и запылённости. Встроенный контроллер предупреждает о необходимости обслуживания, исключая аварийные остановы.
Аквакультура (рыбоводство)
- Контекст: насыщение воды кислородом в рыбоводческих бассейнах требует большого объёма воздуха при низком давлении.
- Решение ZS: 100% отсутствие масла критично для здоровья рыб. Функция частотного регулирования позволяет снизить производительность ночью (когда рыбы потребляют меньше кислорода), экономя электроэнергию.
Химическая и фармацевтическая промышленность
- Контекст: воздух используется для перемешивания реагентов или сушки. Даже микропримеси масла могут вступить в реакцию и изменить химический состав продукта.
- Решение ZS: соответствие строжайшим требованиям GMP (Good Manufacturing Practice). Сертификация Класс 0 снимает все вопросы регуляторов.
❌ Когда использовать НЕ рекомендуется
- При давлении ниже 0.3 бар (здесь эффективнее центробежные вентиляторы).
- При необходимости больших расходов (> 200 м³/мин) и сверхнизкого давления (0.1 бар) — здесь дешевле использовать осевые вентиляторы.
- При отсутствии требований к чистоте и очень ограниченном бюджете (но в таком случае нужно быть готовым к более высоким счетам за электричество).
Расчет преимущества использования данной технологии
Рассмотрим экономический эффект замены одной лопастной воздуходувки (Roots) мощностью 110 кВт на Atlas Copco ZS+ VSD.
Исходные данные:
- Режим работы: 8000 часов в год (непрерывное производство).
- Средняя загрузка: 70% (коэффициент использования).
- Стоимость электроэнергии: 7 руб./кВт·ч (средний тариф для промышленности в РФ).
Расчет 1. Экономия энергии (сравнение с Roots)
| Параметр | Roots (110 кВт) | ZS+ VSD (110 кВт) |
|---|---|---|
| Удельная мощность кВт/(м³/мин) при 0.8 бар | ~1.8 кВт/м³ | ~1.2 кВт/м³ |
| Среднее потребление (среднее за год) | 110 кВт * 0.75 (коэфф. загрузки) = 82.5 кВт | 110 кВт * 0.7 * 0.6 (эффект VSD) = 46.2 кВт |
Экономия электроэнергии в час: 82.5 кВт - 46.2 кВт = 36.3 кВт·ч.
Годовая экономия: 36.3 кВт·ч × 8000 часов = 290,400 кВт·ч.
Финансовая экономия в год: 290,400 кВт·ч × 7 руб./кВт·ч = 2,032,800 рублей (≈ 2 033 000 руб.)
Расчет 2. Экономия на техническом обслуживании
- Roots: Замена ремней и шкивов раз в 6 месяцев (≈ 30,000 руб./год), замена подшипников раз в 2 года (≈ 50,000 руб./год), итого в среднем ~55,000 руб./год.
- ZS+ VSD: Замена воздушного и масляного фильтров раз в год (≈ 15,000 руб./год), замена масла в редукторе раз в 2 года (≈ 8,000 руб./год), итого ~9,000 руб./год.
Экономия на сервисе: 55,000 - 9,000 = 46,000 руб./год.
Расчет 3. Суммарный экономический эффект (TCO + ROI)
- Итого годовая экономия: 2,033,000 руб. (энергия) + 46,000 руб. (сервис) = 2,079,000 руб./год.
- Стоимость установки ZS+ VSD: приблизительно 3,500,000 - 4,500,000 руб. (с учетом монтажа и запуска).
Простой срок окупаемости (ROI): ≈ 4,000,000 руб. (цена) / 2,079,000 руб. (экономия в год) = 1.9 года.
Дополнительные скрытые выгоды (сложно оценить в рублях, но они критичны):
- 100% защита от брака. Отсутствие риска масляного загрязнения спасает от штрафов регуляторов и возврата продукции. При аварии лопастной воздуходувки часто происходит выброс масла в трубопровод → простой всей линии на 1-3 дня. ZS исключает это.
- Повышение производительности. VSD позволяет точнее поддерживать давление, что увеличивает скорость пневмотранспорта на 5-10%.
- Повышение срока службы оборудования. Плавный пуск (до 25% от номинального тока) исключает гидроудары в трубопроводах и щадяще действует на клапаны и фильтры.
Итоговый вывод
Переход с устаревших лопастных воздуходувок на безмасляные винтовые воздуходувки Atlas Copco серии ZS — это не просто модернизация оборудования, а смена парадигмы. Вы получаете:
- Снижение счетов за электроэнергию на 30-50% (окупает оборудование за 1.5-2 года).
- Абсолютную чистоту воздуха Класс 0 (защита продукта и окружающей среды).
- Сервис с минимальным вмешательством (только плановая замена фильтров).
В условиях растущих тарифов на электроэнергию и ужесточения экологических норм, ZS — это не дорогостоящая опция, а единственное экономически обоснованное решение для предприятий, где сжатый воздух является критическим ресурсом.
Для точного расчета окупаемости на вашем объекте рекомендуется провести аудит текущей системы сжатого воздуха. Проконсультируйтесь с инженером нашей компании +7(495) 085-32-99.
